准备

MySQL版本: 8.0

从用户的角度看 InnoDB 根据不同的功能将文件分为 Redo Log 文件(ib_logfile)，Undo Log 文件(undo_xxx)，系统表文件(ibdata)，临时表文件(ibtmp)，数据文件(.ibd)等等。当 MySQL 运行时，InnoDB 引擎内部同样需要在内存中维护这些文件，方便管理和读取，所以我们从内存中的文件管理和文件的物理结构两个方向来分析.

内存文件管理

在 InnoDB 中，表空间是基本的数据单元，比如系统表属于系统表空间(System tablespace)，Undo Log 属于(Undo Tablespaces). 由表空间来管理其文件和元信息.

Fil_system

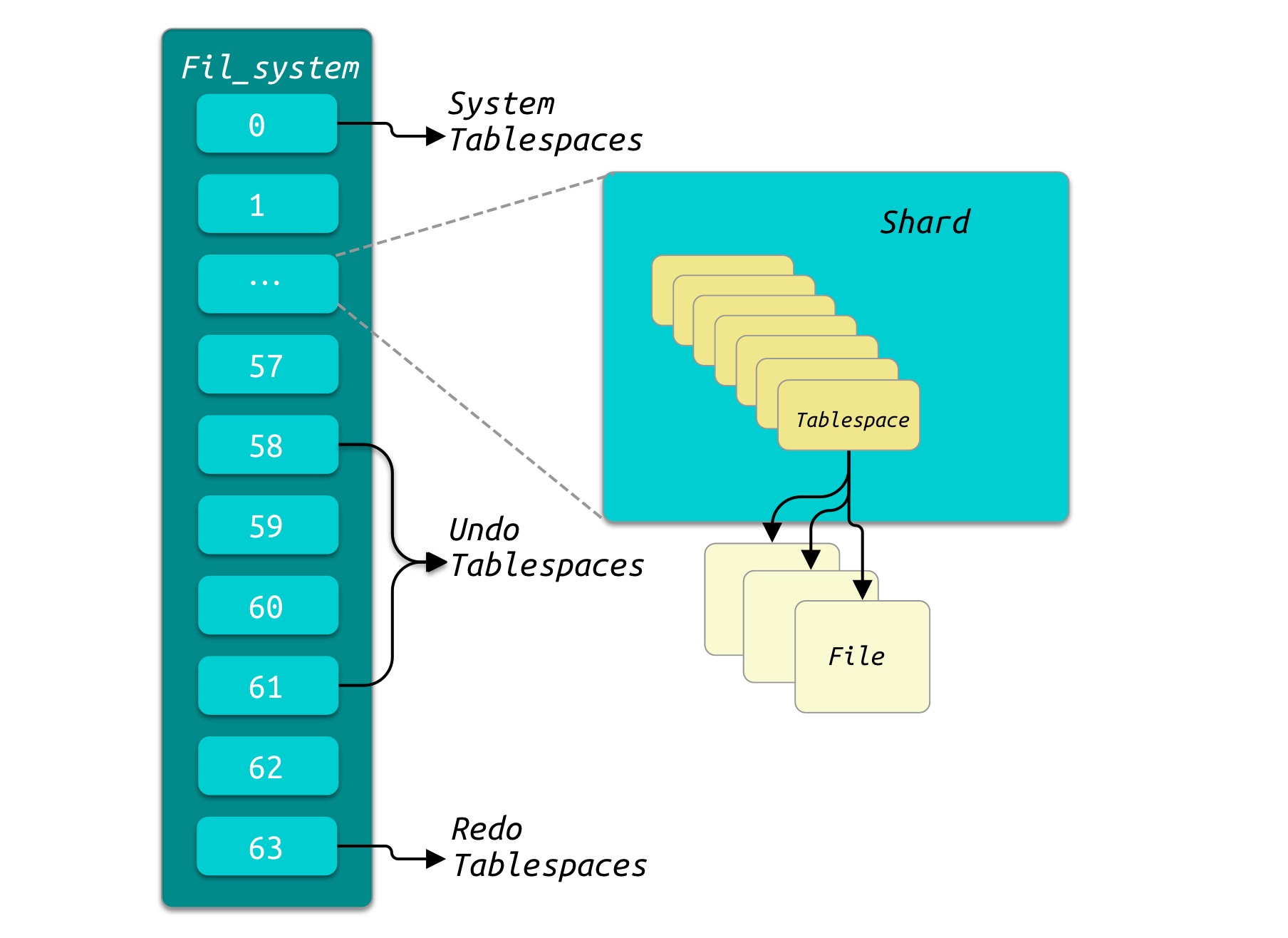

在 InnoDB 的内存中维护了一个 Fil_system 的数据结构来缓存整个文件管理. Fil_system 分为64个 shard. 而每个 shard 管理多个 Tablespace, 层级关系为: Fil_system->shard->Tablespace

innodb_fil_system

层级关系为: Fil_system -> shard -> tablespace

64个 shard 中，第1个即索引为0的 shard 属于系统表空间，最后一个 shard 即索引为63的 shard 为 Redo Log 的 Tablespace, 而58-61是属于 Undo Log 的 shard:

/** Maximum number of shards supported. */
static const size_t MAX_SHARDS = 64;

/** The redo log is in its own shard. */
static const size_t REDO_SHARD = MAX_SHARDS - 1;	/* Redo Log 的 shard */

/** Number of undo shards to reserve. */
static const size_t UNDO_SHARDS = 4;			/* 分配 4 个 shard 给 Undo Log */

/** The UNDO logs have their own shards (4). */
static const size_t UNDO_SHARDS_START = REDO_SHARD - (UNDO_SHARDS + 1);

在 shard 中的每一个 Tablespace 都有唯一的ID，通过 shard_by_id() 函数寻找所属的 shard：

Fil_shard *shard_by_id(space_id_t space_id) const
      MY_ATTRIBUTE((warn_unused_result)) {
#ifndef UNIV_HOTBACKUP
    if (space_id == dict_sys_t::s_log_space_first_id) {
      /* 假如 Tablespace ID 为 dict_sys_t::s_log_space_first_id, 即返回 m_shards[63]. */
      return (m_shards[REDO_SHARD]);

    } else if (fsp_is_undo_tablespace(space_id)) {
      /* 假如 Tablespace ID 为
         dict_sys_t::s_min_undo_space_id 与
      	 dict_sys_t::s_max_undo_space_id 之间则返回 m_shards[UNDO_SHARDS_START + limit]. */
      const size_t limit = space_id % UNDO_SHARDS;

      return (m_shards[UNDO_SHARDS_START + limit]);
    }

    ut_ad(m_shards.size() == MAX_SHARDS);

    /* 其余的 Tablespace 根据 ID 求模获取对应的 shard */
    return (m_shards[space_id % UNDO_SHARDS_START]);
#else  /* !UNIV_HOTBACKUP */
    ut_ad(m_shards.size() == 1);

    return (m_shards[0]);
#endif /* !UNIV_HOTBACKUP */
  }

每一个 Tablespce 都对应一个或多个物理文件 fil_node_t。

文件管理的数据结构

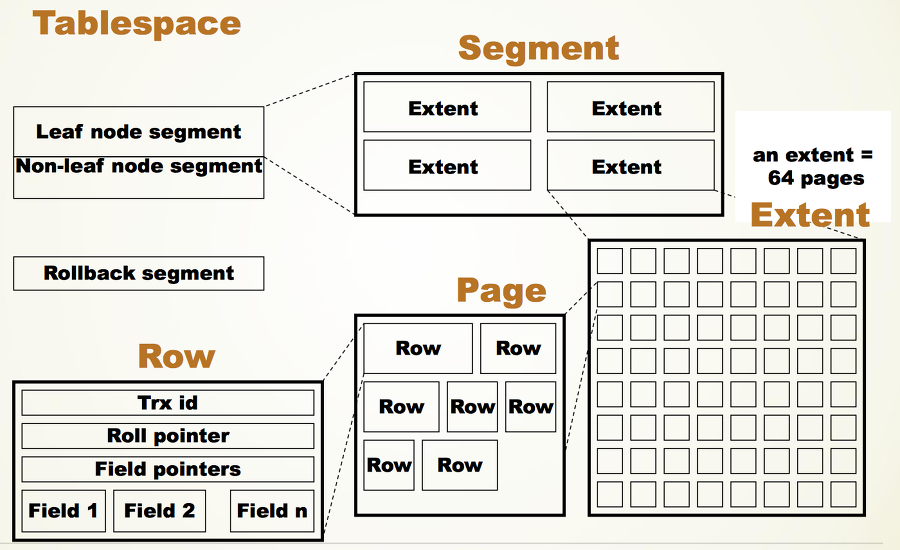

InnoDB将文件分为Log文件(Redo Log、Undo Log)、系统表空间文件 ibdata、临时表空间文件、用户表空间。其中数据文件(.ibd)都由 Pages->Extents-> Segments-> Tablespaces 多级组成。Tablespace 是由多个 Segment 组成，而每个 Segment 又由多个 Extent 组成，每个 Extent 由多个 Page 组成，Extent 中 Page 的数量由其 Page 的大小决定, 对应关系如下:

/** File space extent size in pages
page size | file space extent size
----------+-----------------------
   4 KiB  | 256 pages = 1 MiB
   8 KiB  | 128 pages = 1 MiB
  16 KiB  |  64 pages = 1 MiB
  32 KiB  |  64 pages = 2 MiB
  64 KiB  |  64 pages = 4 MiB
*/

tablespace_layout

Page

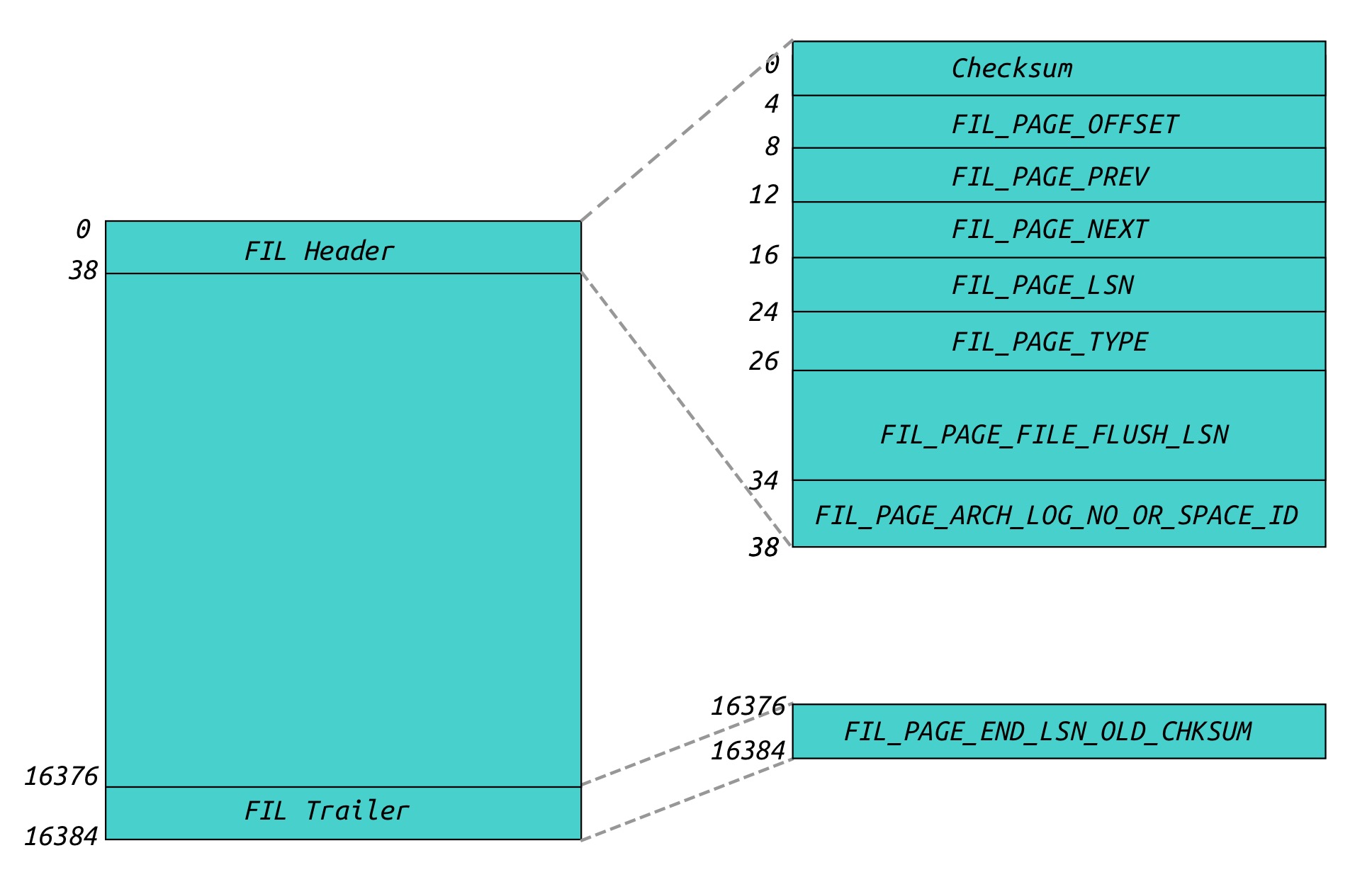

每个 Tablespace 内部都是由 Page 组成，每个 Page 都具有相同的大小，默认的 UNIV_PAGE_SIZE 是16KB，即每个 Extent 的大小为1M, Page 的大小可以由参数 --innodb-page-size 配置。下图是 Page 的布局图:

需要注意的是 Extent 是一个物理概念，对应的是物理文件上1MB空间大小，而Segment是一个逻辑概念，便于整个B tree索引的管理.

innodb_page_layout

  • FIL_PAGE_OFFSET 就是 Page 的 Number 号, 第 0 页即为 0
  • FIL_PAGE_TYPE 是 Page 的类型，比如 Tablespace 的第 0 页即为 FIL_PAGE_TYPE_FSP_HDR 类型
  • 在第0页中 FIL_PAGE_PREV 的值被替换为 FIL_PAGE_SRV_VERSION 即MySQL的版本, 比如 80013
  • 在第0页中 FIL_PAGE_NEXT 的值被替换为 FIL_PAGE_SPACE_VERSION 即 Tablespace 的ID, 比如临时表就是 0xFFFFFFFD
  • FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID 为 Page 所在的Tablespace的 space_id

Tablespace

Tablespace 由多个 Page 组成，为了管理这些 Page 也需要一些 Page 存放元信息，所以 Page 0、Page 1、Page 2 和 Page 3 包含了这些元信息数据:

We initially let it be 4 pages:

  • page 0 is the fsp header and an extent descriptor page,
  • page 1 is an ibuf bitmap page,
  • page 2 is the first inode page,
  • page 3 will contain the root of the clustered index of the first table we create here. */

我们这里介绍关于文件管理的 Page 0 和 Page 2. Page 0 作为 Tablespace 的 Header 其中保存关于 Extent 的信息，而 Page 2 作为管理 Segment 的元信息页面.

Page 0

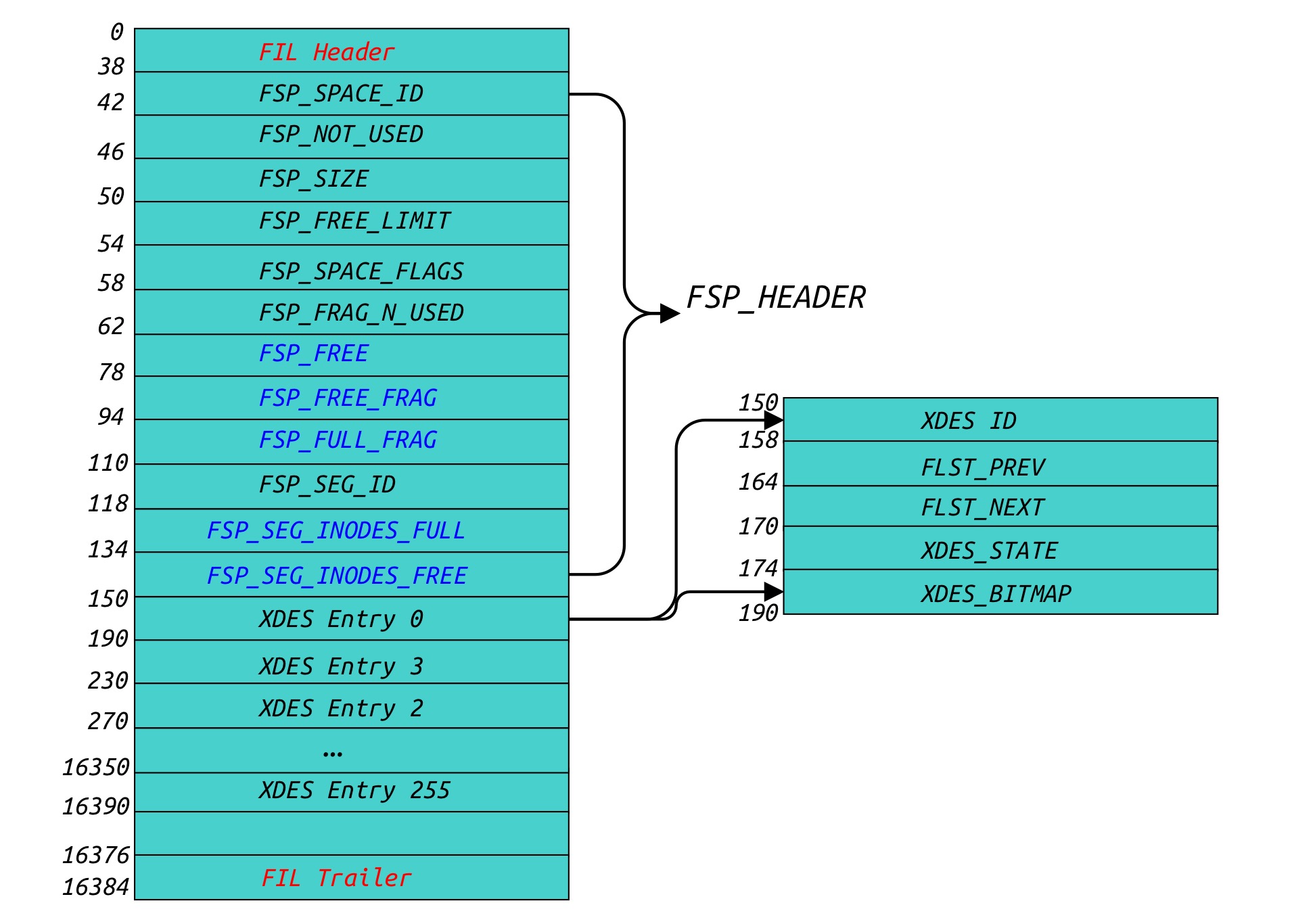

Page 0 包括 Tablespace 的头部、Extents 和 Segments 的链表管理，下图的 Page 0 的布局，其中蓝色的字段表示文件链表:

innodb_space_page_0

图中蓝色字段表示数据类型为文件链表

  • FSP_SPACE_ID 表示该Tablespace的ID
  • FSP_SIZE 表示目前 Tablespace 有多少个 Page
  • FSP_FREE_LIMIT 表示目前在空闲的 Extent 上最小的尚未被初始化的 Page 的 Page Number
  • FSP_SPACE_FLAGS 表示 Tablespace 的标志位
  • FSP_FRAG_N_USED 表示 FSP_FREE_FRAG 中已经使用的Page数量
  • FSP_FREE 表示所有的 Page 均为空闲的 Extent
  • FSP_FREE_FRAG 表示 Extent 中尚有 Page 未被使用
  • FSP_FULL_FRAG 表示 Extent 的所有的 Page 均已被使用
  • FSP_SEG_ID 表示下一个未被使用的 Segment ID
  • FSP_SEG_INODES_FULL 表示 Segment Page 的所有的 Inode 均已被使用
  • FSP_SEG_INODES_FREE 表示 Segment Page 存在空闲的 Inode

Extent Descriptor

Page 0 中的字段 XDES Entry 即为Extent的描述符, FSP_HEADER 后面紧跟256个 EXTENT DESCRIPTOR 用于记录 Extent 的描述页，大小为 40 Bytes. 其中的状态标志有6种:

enum xdes_state_t {

  /** extent descriptor is not initialized */
  XDES_NOT_INITED = 0,

  /** extent is in free list of space */
  XDES_FREE = 1,

  /** extent is in free fragment list of space */
  XDES_FREE_FRAG = 2,

  /** extent is in full fragment list of space */
  XDES_FULL_FRAG = 3,

  /** extent belongs to a segment */
  XDES_FSEG = 4,

  /** fragment extent leased to segment */
  XDES_FSEG_FRAG = 5
};

其中字段 XDES_BITMAP 为16Bytes 即 16 * 8bits，其中一个 Page 占用两个 bit 用来表示 Page 是否被占用。

记录 EXTENT DESCRIPTOR 信息的 Page 所在的 Extent 会被直接插入 FSP_FREE_FRAG，因为已经存在一个被使用了的 Page。而一个 EXTENT DESCRIPTOR 的 Page 只记录了256个 Extent，所以假如 Page 的大小是 16KB 即每隔 256 * 64 = 16384 页 就需要申请一个带有 EXTENT DESCRIPTOR 的 Page，后面新申请分配的 Extent 依然与其他的 Extent 文件链表连接。

bool init_xdes = (ut_2pow_remainder(i, page_size.physical()) == 0);

文件链表

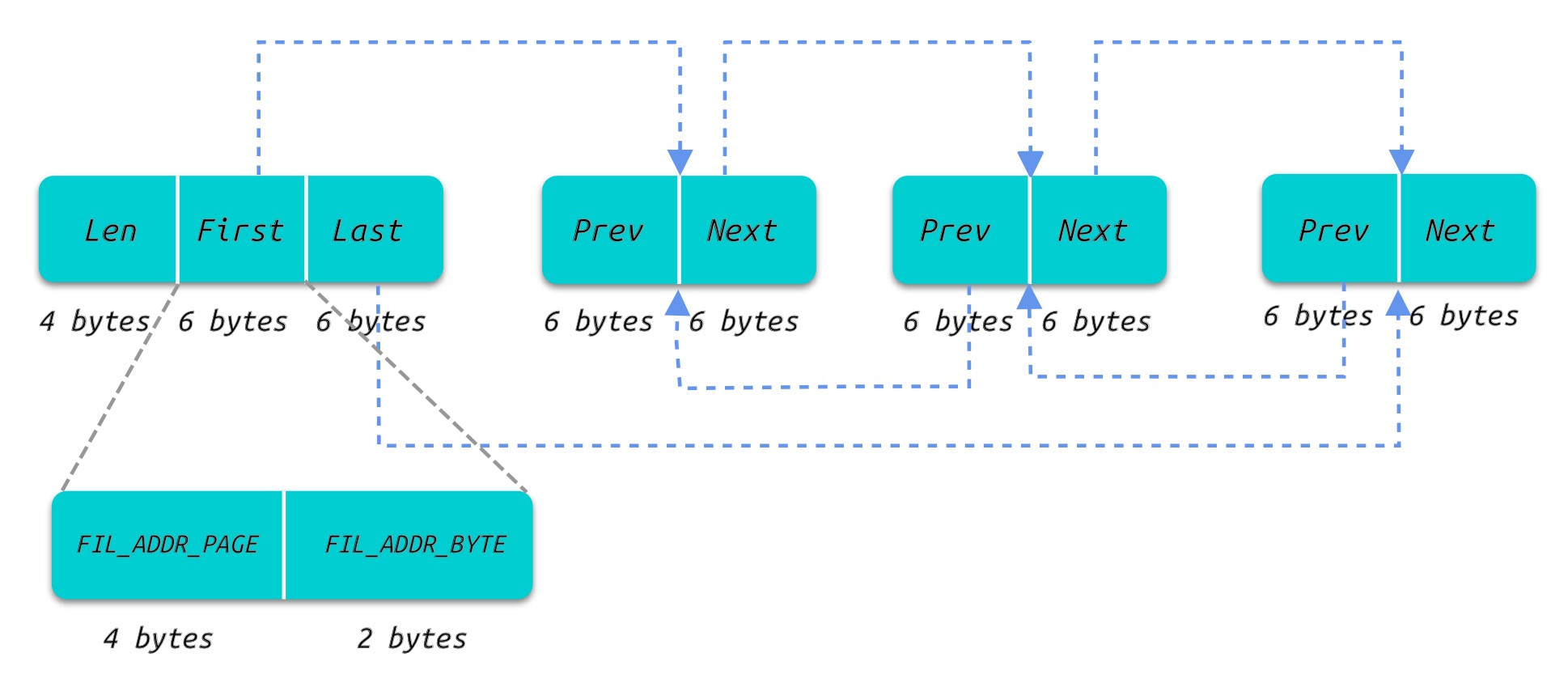

例如 FSP_FREE 是一个文件链表，有一个 BaseNode 包含整个链表元素长度，并且指向第一个元素 First 和最后一个元素 Last。 除了 BaseNode 多了一个 4 bytes 的长度标记，其他的元素都具有相同的数据结构，6 bytes 分为两部分: 4 bytes 的 Page Number, 2 bytes 的 Page 在整个Tablespace的偏移，其组织形式如下图：

file_list

Page 2

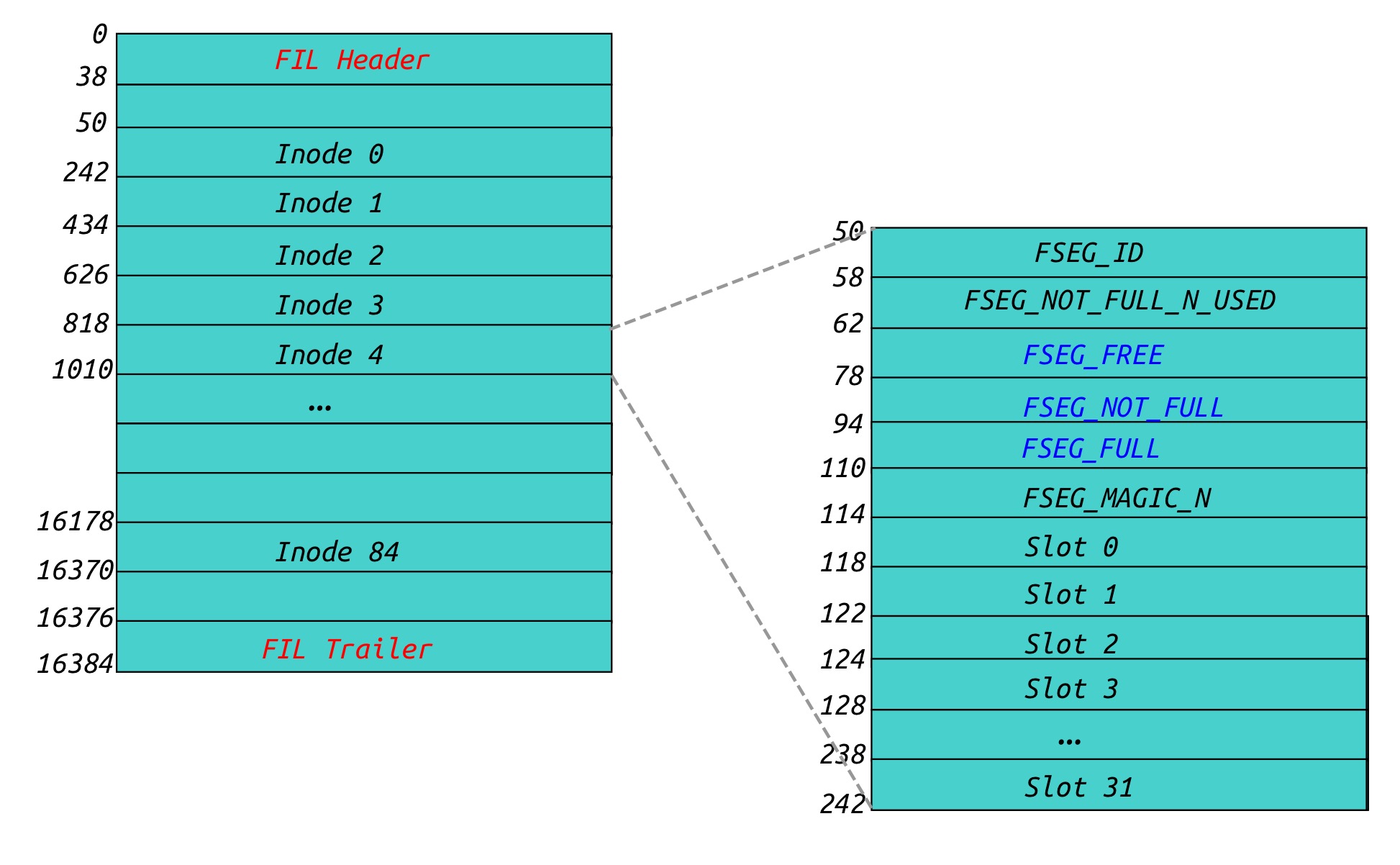

Tablespace 的第三个 Page 是关于 Segment 信息的，类型为 FIL_PAGE_INODE，其中一个 Inode 可以理解为管理一个 Segment 元信息单元:

innodb_space_page_2

在一个 Inode 即一个 Segment 中:

  • FSEG_ID 表示 Segment 的 ID
  • FSEG_NOT_FULL_N_USED 表示 Segment 中被使用的 Page 数量
  • FSEG_FREE 表示所有 Page 均为空闲的 Extent
  • FSEG_NOT_FULL 表示部分 Page 空闲的 Extent
  • FSEG_FULL 表示所有 Page 均被使用的 Extent
  • FSEG_MAGIC_N 表示一个 magic numbe 用于 Debug
  • Slot 表示一个 Page

数据页(Index)

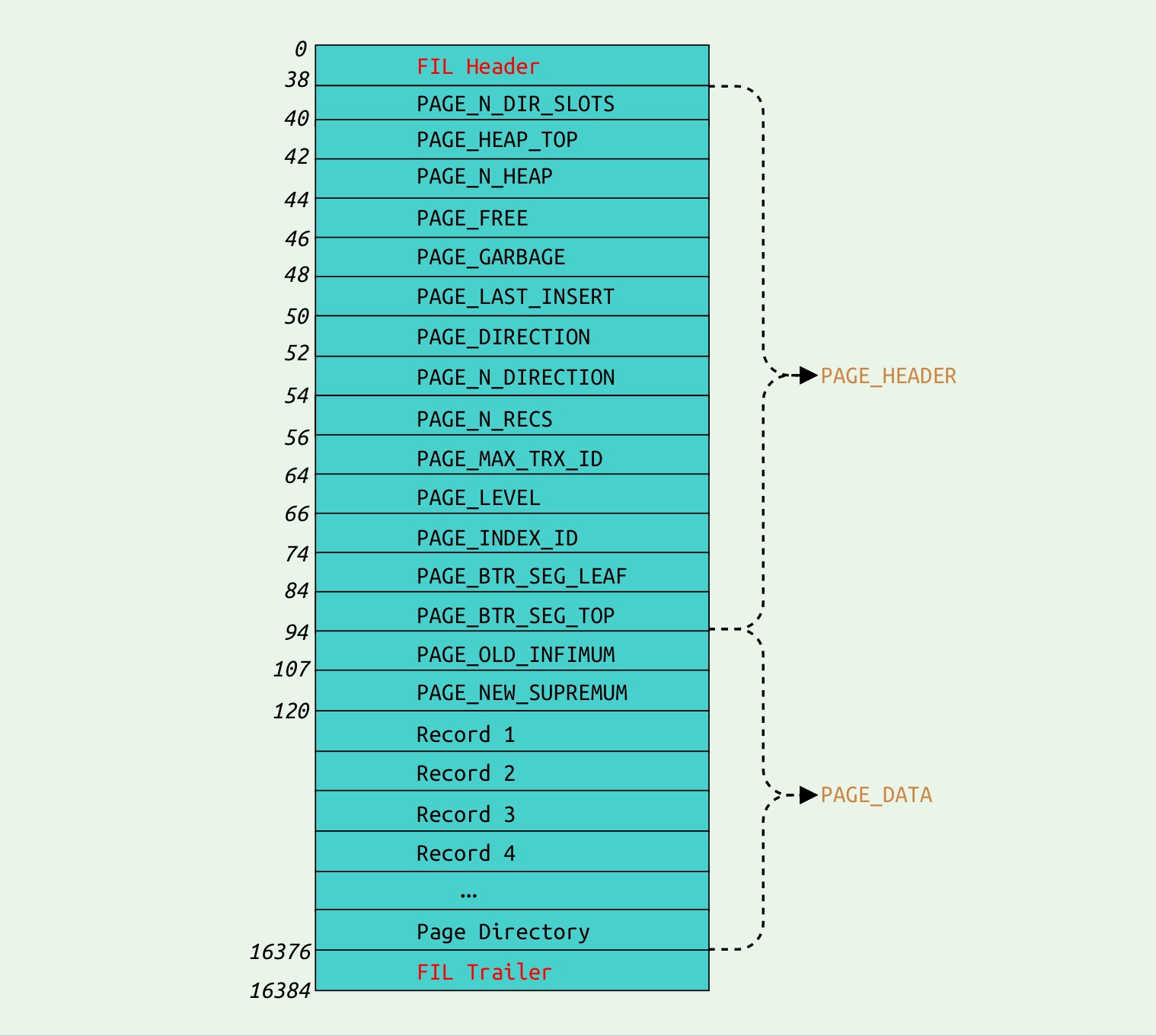

在InnoDB中，数据即索引，索引即数据，所以这里的数据页一般也指索引页，非压缩页的结构如下:

innodb_index_page

  • PAGE_N_DIR_SLOTS 表示数据页中页目录的数量
  • PAGE_HEAP_TOP 指向数据页中的空闲空间的起始地址
  • PAGE_N_HEAP 表示目前存放的 Record 数量
  • PAGE_FREE 表示删除的 Record 的链表
  • PAGE_GARBAGE 表示被删除的 Record 所占的 Bytes 大小
  • PAGE_LAST_INSERT 指向最近一次插入的 Record
  • PAGE_DIRECTION 表示最后一个记录插入的方向
  • PAGE_N_DIRECTION 表示连续同一个方向插入的 Record 数量
  • PAGE_N_RECS 表示当前数据页中用户的 Record 数量
  • PAGE_MAX_TRX_ID 表示当前数据页中最大的 Transaction ID
  • PAGE_LEVEL 表示当前数据页在整个索引的 B+ 树中的层级
  • PAGE_INDEX_ID 表示当前数据页所属的索引 ID
  • PAGE_BTR_SEG_LEAF 表示 Leaf 节点对应的 Segment Header 信息
  • PAGE_BTR_SEG_TOP 表示非 Leaf 节点对应的 Segment Header 信息
  • PAGE_OLD_INFIMUM 表示当前数据页中最大的 Record
  • PAGE_OLD_SUPREMUM 表示当前数据页中最小的 Record

Infimum Record 和 Supremum Record 分别代表该数据页中逻辑最大和最小的值.

数据页的页目录

Page Directory(页目录)占用两个字节，存放了 Record 在 Page 的相对偏移位置, 页目录是一个稀疏目录(Sparse Directory), 即一个页目录中有多个 Record, 上下限分别为 4 和 8.在整个数据页中，会存在多个 Record 作为 Slot，即管理一个页目录. 其中 Record 中的 REC_NEW_N_OWNED 字段记录该页目录的 Record 数量.

数据页 Record 的插入(page_cur_rec_insert)

  • 获取Record的长度
  • 从 PAGE_FREE 链表取下最近一个被删除的Record, 判断大小是否合适，假如待插入的Record超过了被删除的Record的大小, 则从Page的 PAGE_HEAP_TOP 指向的位置分配空间
  • 将待插入的Record拷贝至对应的存储位置
  • 更新Record的前序后置Record
  • 设置Record的 REC_OLD_N_OWNED 和 REC_OLD_HEAP_NO 标志位
  • 更新Page Header的 PAGE_DIRECTION,PAGE_N_DIRECTION,PAGE_LAST_INSERT 标志位
  • 更新数据页的页目录(Page Directory), 即对应的 REC_NEW_N_OWNED 自增1，假如超过了 PAGE_DIR_SLOT_MAX_N_OWNED 即8个Record, 数据目录需要分裂成两个
  • 写Redo Log持久化插入操作

数据页 Record 的删除

  • 写 Redo Log 持久化
  • 将待删除的 Record 从对应的前序后置 Record 链表中删除
  • 更新页目录 directory slot 对应的信息
  • 将待删除的 Record 插入 PAGE_FREE 链表
  • 假如 directory slot 中 Record 的数量小于 PAGE_DIR_SLOT_MIN_N_OWNED, 则平衡 Page Directory

数据页 Record 的查找

  • 调用 page_cur_search_with_match() 对指定 Page 的 Page Directory (页目录)进行二分查找定位 Record 周边的两个 slot
  • 从 low_rec 开始线性迭代直到 up_rec，查找符合条件的 Record.

物理文件管理

为了理解上半部分介绍的多种数据结构和不同 Page 的格式的真正用途，我们需要分析 InnoDB 是如何利用这些数据结构来完成文件的管理。

物理文件创建

创建Tablespace的同时通过 os_file_create() 创建物理文件, 一个 Fil_shard 管理多个 Tablespace, 一个 Tablesapce 根据类型不同会创建一个或者多个文件. 例如数据Tablespace仅有一个物理文件，而系统表有多个文件.

Tablespace 创建

  • 对于非临时表的数据Tablesapce，初始化大小为 FIL_IBD_FILE_INITIAL_SIZE(7) 个Page, 而对于临时Tablspace， 初始化大小为 FIL_IBT_FILE_INITIAL_SIZE(5) 个Page

  • fil_create_tablespace() 初始化 tablespace 的相关元信息包括 m_flags 等等

  • 创建 ibd 文件并更新至内存文件管理 Fil_system，初始化 Page 0 的 FIL_Header

  • 初始化 Page 0 的 FSP_Header 字段和 EXTENT DESCRIPTOR 文件链表，更新 EXTENT DESCRIPTOR 列表中的第一个 Extent 描述符

Tablespace 的创建流程初始化 Page 0，完成了 Tablespace 中前 256 个 Extent Descriptor 的初始化创建。在用户创建的 Tablespace 过程中，对于系统表的新建，会调用 btr_create() 从而引入 Segment 的创建. 对于用户普通表, 会根据是否在建表时指定Primary Key选择不同的策略来创建索引(btr_create())从而引入 Segment 的创建(create_clustered_index_when_no_primary()/create_index()).

Segment 创建

  • 首先通过 fsp_reserve_free_extents() 为不同类型的 Tablespace 预留空间.

  • 寻找空闲的 Page 作为 Inode 的 Page，初始化 Inode 的文件链表

  • 选中一个空闲的 Inode 并对其进行初始化

      seg_id = mach_read_from_8(space_header + FSP_SEG_ID);

  // 更新 Tablespace 的 Header 中 FSP_SEG_ID
  mlog_write_ull(space_header + FSP_SEG_ID, seg_id + 1, mtr);

  // 更新 Inode 的所属的 FSEG_ID 和 FSEG_NOT_FULL_N_USED
  mlog_write_ull(inode + FSEG_ID, seg_id, mtr);
  mlog_write_ulint(inode + FSEG_NOT_FULL_N_USED, 0, MLOG_4BYTES, mtr);

  // 初始化文件链表 FSEG_FREE、FSEG_NOT_FULL 和 FSEG_FULL
  flst_init(inode + FSEG_FREE, mtr);
  flst_init(inode + FSEG_NOT_FULL, mtr);
  flst_init(inode + FSEG_FULL, mtr);

  mlog_write_ulint(inode + FSEG_MAGIC_N, FSEG_MAGIC_N_VALUE, MLOG_4BYTES, mtr);
  for (i = 0; i < FSEG_FRAG_ARR_N_SLOTS; i++) {
    // 初始化 Inode 的32个 Slot
    fseg_set_nth_frag_page_no(inode, i, FIL_NULL, mtr);
  }

  • 从选中的 Inode 中选取一个 Extent 并从中获取空闲的 Page

    • 在B+树索引中，叶子节点的 Page 分裂过程中，需要申请一个新的 Page，而新申请的 Page 为了与被分裂的 Page 物理相邻，所以新申请的 Page 会被预设一个 hint_page_no，根据分裂方向决定:

      • 假如分裂的方向为 FSP_DOWN:

        direction = FSP_DOWN;
hint_page_no = page_no - 1;	// page_no为被分裂的Page的ID

      • 假如分裂的方向为 FSP_UP:

        direction = FSP_UP;
hint_page_no = page_no + 1;	// page_no为被分裂的Page的ID

    • 假如 hint 页所在的 Extent 属于该 Segment 并且 hint 页属于空闲 XDES_FREE_BIT 状态，直接获取该 hint 页。

    • 假如 hint 所在的 Extent 属于 XDES_FREE 状态、而 Segment 中使用的 Page 数量已经超过分配的 Page 数量的 87.5% 并且 Segment 中使用的 Page 数量也超过了 32：

      • 尝试为 Segment 分配一个 Extent，将其加入该 Segment 的 FSEG_FREE 链表，获取 hint 页

    • 假如申请的用户为 B+ 树分裂，而 Segment 中使用的 Page 数量已经超过分配的 Page 数量的 87.5% 并且 Segment 中使用的 Page 数量也超过了 32：

      • 尝试为 Segment 分配一个 Extent，将其加入该 Segment 的 FSEG_FREE 链表
      • 假如 B+ 树分裂方向为 FSP_DOWN，返回 Extent 的最后一个 Page

    • 否则返回 Extent 中第一个空闲的 Page

    • 假如 hint 所在的 Extent 存在空闲的 Page，直接获取该 Extent 中的一个空闲 Page

    • 假如 Segment 中已经分配的 Page 数量大于使用的 Page 数量：

      • 尝试迭代 FSEG_NOT_FULL 和 FSEG_FREE 链表，取得一个存在空闲 Page 的 Extent 然后获取一个空闲 Page

    • 假如 Segment 使用的 Page 数量小于32(FSEG_FRAG_LIMIT)：

      • 尝试直接为 Segment 分配一个 Page，插入 Segment 自带的 Slot

    • 上述情况都不满足的情况下，我们需要为该 Segment 申请一个新的 Extent，之后再获取空闲的 Page

Extent 创建

为 Segment 分配 Extent 时:

  • 通过 Tablespace 的 Header 检查是否存在空闲的 Extent，假如存在，即从 FSP_FREE 链表移除，之后返回空闲的 Extent
  • 否则需要新建 Extent，最多创建4个 Extent，并且每隔 FSP_EXTENT_SIZE 个 Page 就需要一个创建 Extent descriptor 的 Page。存在 Extent descriptor 的 Page 需要加入 Tablespace 的 FSP_FREE_FRAG 链表，完全空闲的 Extent 加入 FSP_FREE 链表
  • Extent 申请分配完成后，从 FSP_FREE 链表中移除一个 Extent 分配给 Segment 并插入 FSEG_FREE 链表。

参数解释

innodb_file_per_table

在MySQL5.6以上的版本新增了一个参数 innodb_file_per_table, 默认创建的 Table 存储在系统表 System Tablespace, 打开这个参数允许用户为每一个 table 创建单独的 Tablespace:

mysql> SET GLOBAL innodb_file_per_table=1;
mysql> CREATE TABLE t2 (c1 INT PRIMARY KEY);

示例中的表 t2 会在所属的 Database 目录下拥有独立的表空间文件 t2.ibd.

innodb_data_file_path

innodb_data_file_path 配置系统表空间文件的名字，大小，属性等。例如:

[mysqld]
innodb_data_file_path=ibdata1:50M;ibdata2:12M:autoextend:max:500MB

示例配置两个系统表文件 ibdata1 和 ibdata2, 大小分别是 50M 和 12M, 其中 ibdata2 可以自动扩容，但大小限制为 500M.
